套筒灌漿連接在裝配式混凝土建筑中的應用

套筒灌漿連接是將帶肋鋼筋插入內腔帶溝槽的鋼筋套筒，然后灌入專用高強、無收縮灌漿料，達到高于鋼筋母材強度連接效果。在裝配式混凝土建筑中，預制豎向構件（剪力墻結構中的預制剪力墻、框架結構中的預制柱、預制梁）連接通常采用鋼筋套筒灌漿連接。常用套筒灌漿連接形式有半灌漿和全灌漿兩種：

本文主要以目前裝配式混凝土建筑預制豎向構件鋼筋全灌漿套筒連接的上海市場主流產品為例，進行相關內容介紹。

灌漿套筒規格

鋼筋全灌漿套筒連接目前可連接HRB335和HRB400帶肋鋼筋，連接鋼筋直徑范圍為φ12mm～φ40mm。

預制豎向構件連接鋼筋設計長度

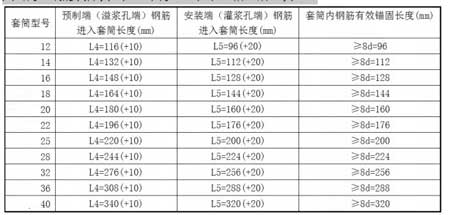

滿足《鋼筋套筒灌漿連接應用技術規程》JGJ355-2015中鋼筋在套筒內錨固深度構造，確保鋼筋在套筒內的有效錨固長度不小于8d（d為套筒對應連接鋼筋直徑）。配合套筒灌漿廠家產品技術條件，PC構件加工圖設計時，主要考慮預制端（溢漿孔端）鋼筋進入套筒長度L4及安裝端（灌漿孔端）鋼筋進入套筒長度L5兩項參數設計控制，連接鋼筋進入套筒兩端的設計長度分別不得小于表中L4和L5所示長度：

預制豎向構件連接節點設計

1、預制混凝土剪力墻豎向連接設計中，預制剪力墻墻身范圍采用等代豎向連接鋼筋梅花狀布置，間距@≤600mm；預制剪力墻墻柱縱筋采用100%連接；套筒連接區域水平分布鋼筋加密區范圍為套筒底部至套筒頂部上端300mm處。

2、預制混凝土框架柱連接設計中，預制柱縱筋采用100%連接；套筒連接區域箍筋加密區范圍套筒底部至套筒頂部上端500mm處。
